32.768K是款实时时钟,英文称之为RTC。它的作用是可以产生时序电路基准信号,而之所以选用32.768K是因为它是32.768是2的15次幂,可以很精确的得到一秒的计时。不仅如此,包括所有的实时时钟晶振一般都是32.768或其倍频。一般32.768K的晶振负载电容都是12.5pf,也有个别商家有其他要求。常用32.768K石英晶振的电子产品有MP3/MP4、手机、手表、电脑、笔记本等等常用娱乐电子。当然也还有很多生活类、工业类电子也会常用到这款频率进口晶振。晶振的常用接法有三种，如下：

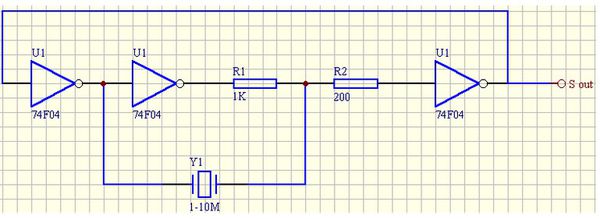

接法一：这种接法的优点就是起振容易，适应频率范围比较宽，
接法二，把接法一的电容换成晶振就是另一种结法。晶振的稳定性比电容高利用逻辑门路的传输延迟时间，将奇数个与非门首尾相接，就可以构成一个基本环形振荡器。以三个“非"门为例，如图所示。设某一时刻电路的输出端V03为1，经过1个传输延迟时间Tpd后V01为0，经过经过2个传输延迟时间Tpd后V02为1，经过经过3个传输延迟时间Tpd后V03为0.如此自动反复，于是在输出端得到连续的方波，且周期为6Tpd。这种电路简单，但是由于门电路的传输延迟时间很短，因此这种振荡器的振荡频率极高且不可调，所以用处不大。

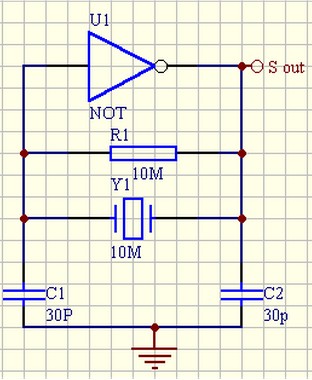

接法三：这种接法的优点接法简单，缺点是不那么容易起振，C1，C2要合适，大部分都是第二种接法。（关于晶振电容的合适可以查看YXC扬兴官网《晶振该如何选择电容》）
 |
